Печь-ракета длительного горения: технология изготовления своими руками

Простые способы обогрева помещений пользуются неизменной популярностью у мастеров-умельцев.

Печь-ракета (реактивная печь, rocket stove) – одна из самых интересных и новых для нашей страны технологий такого рода.

До своего появления в России ракетные печи успели обрести множество поклонников по всему миру - от США до Австралии.

Причиной тому – простота конструкции, дешевизна изготовления, высокая энергоэффективность. Конечно, с обогревом большого загородного дома ракета не справится, но если речь идет о даче, теплице, мастерской, хозблоке, то здесь она будет как нельзя кстати.

Принцип действия печи-ракеты

Принцип действия печи-ракетыСтационарные печи ракетного типа снабжают специальными колпаками, функция которых – сохранение дымовых газов и их передача для обогрева помещения.

В процессе работы продукты сгорания нагреваются, достигают максимума температуры (до +1 000 °С), поднимаются под колпак, а затем начинают постепенно остывать и опускаться в канал дымохода.

При этом действуют одновременно три силы:

  • гравитации, заставляющей более тяжелые и холодные массы газа опускаться;
  • давления вновь поступающих раскаленных топливных продуктов;
  • естественной силой тяги дымохода.

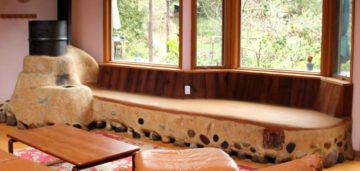

Общая мощность этих трех сил позволяет пристраивать к стационарным печам-ракетам дымовые каналы произвольной формы. Эта особенность используется для обустройства удобных подогреваемых лежанок.

Реактивные печи: плюсы и минусы

При всей простоте конструкции печи-ракеты обладают рядом преимуществ:

  • надежностью;
  • высоким КПД, ничуть не уступающим лучшим твердотопливным агрегатам;
  • возможностью разогрева до температуры в 1 000 °С;
  • возможностью использования в качестве топлива не только дров, но и хвои, стружки, опилок, коры и других древесных отходов;
  • полным сгоранием топлива, отсутствием сажи;
  • экологичностью – дым от реактивной печи состоит лишь из водяного пара и углекислоты;
  • экономичностью – ракета использует в 3-4 раза меньше топлива, чем традиционные печи.
Важно: хорошо протопленная реактивная печь сохраняет тепло до 12 ч без добавления топлива.

Главный минус «ракеток» – риск проникновения в помещение угарного газа. К недостаткам можно отнести и достаточно длительное время прогрева помещения, из-за чего невозможно использование таких печей, например, в банях.

Что касается эстетической ценности ракет, то здесь мнения разнятся, ведь для поклонников кантри-стиля они зачастую становятся настоящей находкой.

Технология сборки печи-ракеты длительного горения своими руками

Схема печи-ракеты с лежанкойДомашние мастера освоили производство как переносных реактивных печей из труб, ведер, жестяных банок, газовых баллонов, так и стационарных, в конструкции которых используются металлические бочки и огнеупорный кирпич.

Для монтажа большой кирпичной печи-ракеты с лежанкой понадобятся:

  • красный кирпич;
  • металлическая бочка 200 л;
  • труба для дымохода;
  • старое барбекю;
  • жаростойкая краска;
  • уплотнительные материалы;
  • арматура;
  • керамзит, глина, песок, солома, цемент.

Инструменты: лопата, кельма, щетка по металлу.

Подготовительный этап включает:

  • обжиг и чистку бочки (она будет использоваться в качестве колпака);
  • рытье ямы (25-30 см) для устройства горизонтального подземного дымохода.

Следующий этап – строительство фундамента, которое осуществляется в таком порядке:

  • подготовка опалубки;
  • углубление грунта в месте установки топки;
  • закладка арматуры;
  • укладка кирпича по периметру топки;
  • заливка фундамента смесью песка и бетона.

После подсыхания раствора можно приступать к основному этапу работ:

  1. Возведение 1-го ряда кирпичной кладки с отверстием для установки топки. В качестве раствора используется огнеупорная глина.
  2. Формирование нижнего канала печи (2-й ряд), перекрытие канала с устройством двух отверстий: для топки и восходящего канала (3-й ряд).
  3. Монтаж в металлическую бочку фланца для подсоединения дымохода.
  4. Кладка восходящего канала в форме «сапожка».
  5. Замазка основания саманом из глины, соломы, песка и воды; заполнение пустот керамзитом.
  6. Присоединение трубы дымохода и установка перевернутой металлической бочки.
  7. Окраска бочки огнеупорной краской (производится после пробного запуска печи).
Важно: для работы печи-ракеты требуется много кислорода, поэтому с улицы обязательно проводят воздуховод. После этого в топку устанавливают старое барбекю с крышкой, а швы тщательно заделывают глиной.

Возможные неисправности

При работе реактивной печи нужно постоянно находиться рядом, следить за техникой безопасности. Избыток воздуха в топливнике ракеты провоцирует появление характерного гула. Режим работы, при котором возникает такое явление, малоэффективен и неэкономичен. Чтобы этого избежать, нужно вовремя прикрывать заслонку поддувала после прогорания основного топлива.

В идеале печь должна работать, издавая лишь тихий шелестящий звук. Именно периодическое появление гула космической ракеты, да еще мощный вертикальный поток пламени (как из сопла) и дали название этому интересному техническому изобретению.

Важно: нельзя использовать в качестве топлива влажные дрова. Это не позволит печи-ракете прогреться до необходимой температуры, приведет к неправильной работе и может стать причиной возникновения обратной тяги.

Печь-ракета предельно проста по конструкции, и это только на руку домашним умельцам. Но все же строить ее нужно строго по технологии, иначе есть риск получить обычную буржуйку – постоянно покрывающуюся копотью и прожорливую.

При правильных расчетах размеров, диаметра топки и других параметров реактивная печь способна обеспечить комфорт в помещениях до 50 кв. м даже в самые лютые морозы.

Отзывы

Ольга:

«Сначала я не верила в затею мужа с ракетой. Но старую печь все равно нужно было менять – дымила, коптила, а тепла не давала. Теперь у нас в доме и тепло, и чисто, и запахов никаких.

Больше всего меня радует, что не нужно постоянно вычищать золу. Ну а дети без ума от теплой лежанки. Этой зимой они на ней не просто спали, а, можно сказать, жили. Мужу спасибо

В. В. Белов:

«Имею небольшое ИП – шиномонтаж (40 м2). Здание капитальное, кирпичное. Отапливать электричеством - дорого, газом – нет возможности. Знакомый инженер посоветовал rocket stove.

Показал действующий образец (впечатлило), помог с расчетами и чертежами, консультировал в ходе строительства. Печь получилась экономная, прогревает равномерно, не дымит.

Не знаю, возможен ли такой же результат у самоделкиных, не имеющих специальных знаний. Но все равно рекомендую попробовать».

Семен:

«Мы с братом собрали эту чудо-печурку из того, что было (покупать вообще ничего не пришлось) всего за пару дней – дешево и сердито. Пока проводим тестирование, кое-что дорабатываем. Но уверены, что следующий Новый год впервые будем встречать на даче!»

Мастер-класс по изготовлению печи-ракеты длительного горения своими руками смотрите на видео:
